1, l-ebda swiċċ tal-ivvjaġġar, bl-użu tal-limitu tal-ivvjaġġar taċ-ċilindru stess, u apparat buffer.

2. Is-sistema idrawlika hija mgħammra b'apparat ta 'sikurezza, li għandu funzjoni ta' protezzjoni tas-sigurtà fil-każ ta 'tagħbija żejda u l-bqija, u tevita l-ħsara tal-partijiet u l-inċidenti tal-krejn tal-bilanċ.

Manipulatur tal-ikkastjar idrawliku li jerfa' oġġetti tqal jinkiseb permezz tat-tliet tipi ta 'sinteżi tal-moviment li ġejjin:

2. Dawwar il-fuselage manwalment

3. Iċċaqlaq orizzontalment manwalment

Main parametri tekniċi tal-manipulatur tat-tferrigħ idrawliku ZJZ

Tabella 1:

Tpinġija ta' barra

Din il-parti tikkonsisti mill-bażi,

2, bilanċ erba 'virga ta' konnessjoni mekkaniżmu:

Din il-parti hija magħmula minn driegħ kbir, driegħ kumpless kbir, driegħ tal-irfigħ, driegħ kumpless tal-irfigħ, virga tal-konnessjoni, pjanċa ta 'appoġġ u blokka tal-bilanċ u partijiet oħra.

3. Sistema idrawlika:

Is-sistema tikkonsisti minn pompa tal-ger, valv direzzjonali elettromanjetiku, pipeline taż-żejt tad-dħul u tar-ritorn, valv tas-sigurtà, ċilindru idrawliku eċċ.

Din il-parti hija magħmula minn mutur, circuit breaker tal-każ tal-plastik, fjus, buttuna ta 'kontroll, contactor AC, relay żgħir, transformer ta' kontroll, eċċ (ara Tabella 2).

Uża provvista ta 'enerġija ta' 24V.

Braga

1. Ippakkjar, trasport u assemblaġġ

Waqt it-tbaħħir, il-magna kollha hija mwaħħla fuq il-qafas tal-qiegħ tat-trasport speċjali, u l-konnessjoni bbilanċjata ta 'erba' bar hija mwaħħla fuq il-fuselage bi pjanċa fissa, sabiex ma tkunx tista 'tiżżerżaq 'il quddiem u' l quddiem.

Partijiet mit-tagħmir u t-tank tal-fjuwil kienu mxarrbin bix-xita.

2. Installazzjoni u kummissjonar

Jekk jogħġbok aqra l-istruzzjoni bir-reqqa qabel tinstalla l-magna.

Oqgħod attent għal kwistjonijiet ta 'sigurtà

4. Meta topera fl-arja aperta, għandhom jittieħdu miżuri kontra x-xita u kontra t-trab.

5, trasmettitur remot għandu jkun xahrejn (skond l-użu) biex jissostitwixxi l-batterija.

lubrikazzjoni

1. Ir-rolling bearings ta 'kull parti tal-magna huma llubrikati bil-grass tal-kalċju, imnaddfa u sostitwiti darba kull sitt xhur.

2. Il-wiċċ ta 'kuntatt bejn il-ferrovija ta' gwida vertikali ta 'quddiem u ta' wara u r-romblu huwa llubrikat bil-grass tal-kalċju darba fix-xahar.

3, it-tank taż-żejt b'żejt idrawliku kontra l-ilbies ta '32# ~ 48#, il-wiċċ taż-żejt m'għandux ikun fil-qiegħ tal-linja tal-wiċċ taż-żejt tat-tieqa taż-żejt 10mm hawn taħt, il-mudell taż-żejt idrawliku skont l-użu tal-ambjent, tindif kull sitt xhur, ibdel darba.

FIG.

Tabella 2:

Figura 5

Skematika tas-sistema idrawlika

Let's Talk!

Name

Email Address

Phone

Company

Subject

Message

Kodiċi ta 'verifika

Ibgħat messaġġ

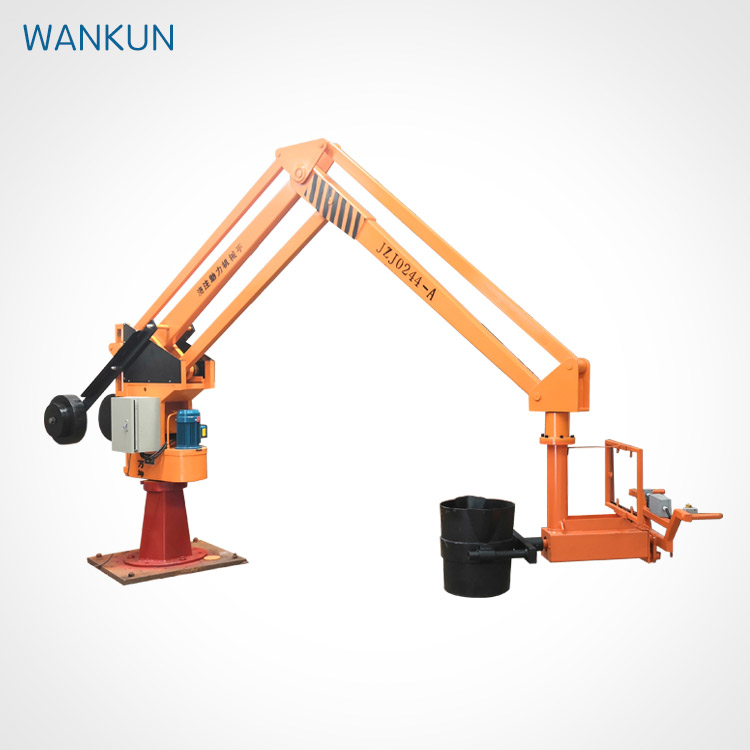

Manipulatur tal-ikkastjar idrawliku tas-serje ZJZ
